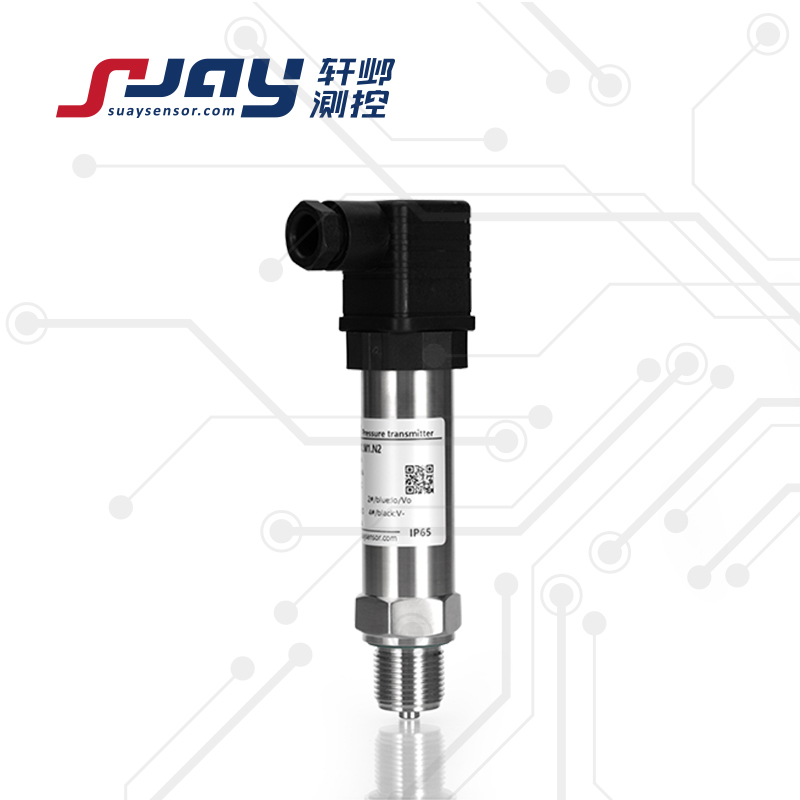

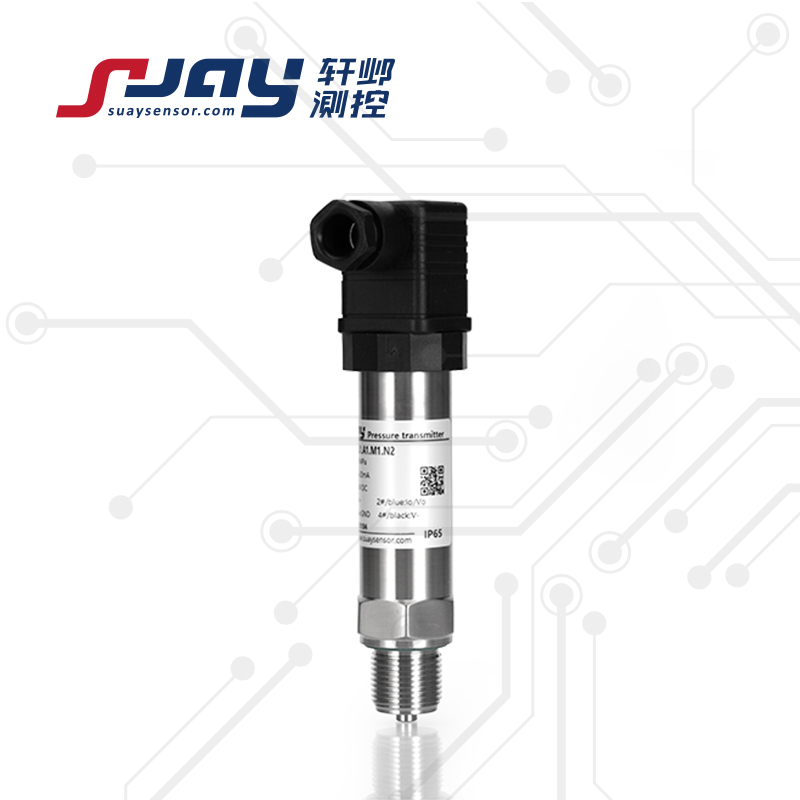

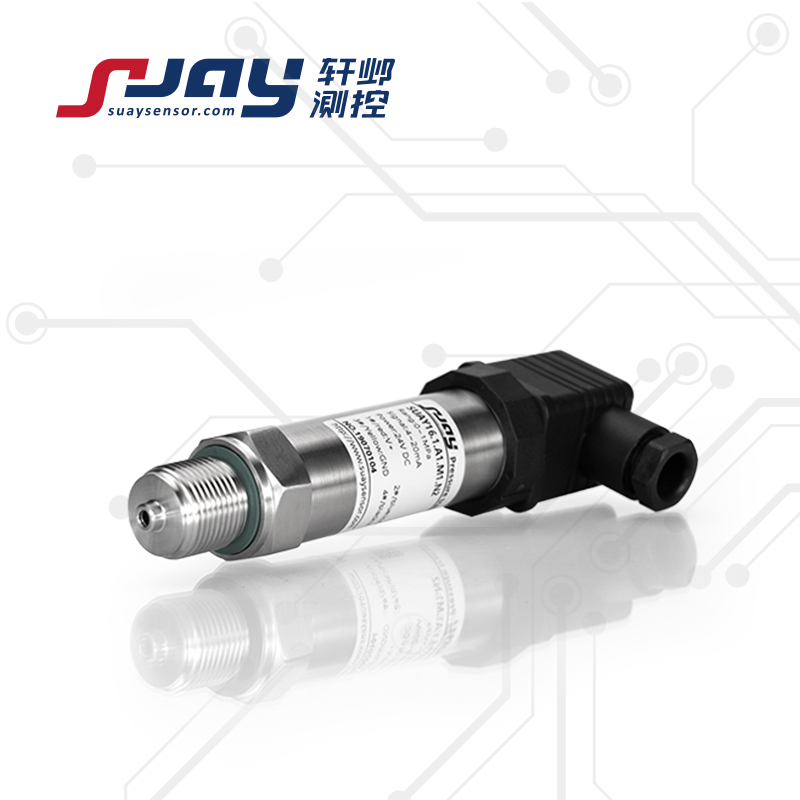

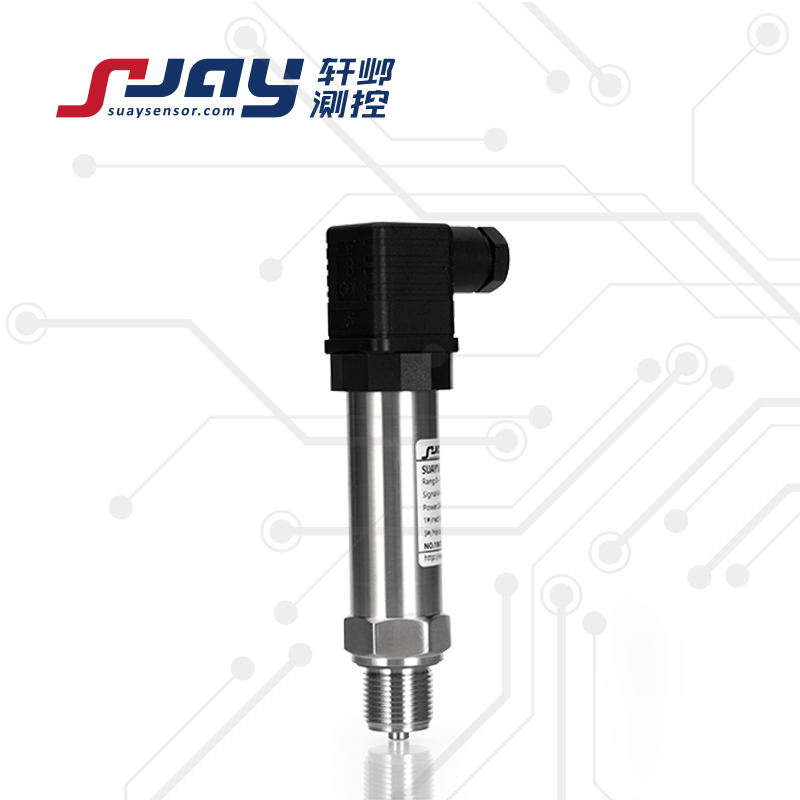

SUAY18溫壓一體式傳感器

所屬分類：溫度、儀表類
產品標簽：
SUAY18溫壓一體變送器選用進口MEMS硅壓阻式傳感器作為測壓敏感元件，進口鉑電阻作為測溫敏感元件，優良的結構設計，兼具精度與穩定的處理電路，同時輸出壓力和溫度信號，為用戶同時測量溫度和壓力提供了方便。常用輸出形式，兩路0.5-4.5V或RS485。

產品范圍

工業自動化測量與控制
環保及水處理系統
泵業和壓縮機行業
電力、冶金
設備配套檢測
機械制造業
醫療設備
其他液壓和氣動領域測量

PDF文檔下載 QQ實時溝通

SUAY18溫壓一體式傳感器

產品詳情

SUAY18溫壓一體變送器選用進口 MEMS 硅壓阻式傳感器作為測壓敏感元件，選用進口鉑電阻作為測溫敏感元件，優良的結構設計，兼具精度與穩定的處理電路，使得該系列產品具有可觀的綜合實用價值。同時輸出壓力和溫度信號，為用戶同時測量溫度和壓力提供了方便。該產品性能穩定，質量可靠，易于安裝，結構多樣，量程范圍寬，輸出信號形式多樣，廣泛應用于生產、設備配套、科研實驗、石油、化工、建材、冶金、環保等領域，實現同時對流體壓力、溫度的高精度測量。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求

SUAY18溫壓一體式傳感器的特點：

l 壓力、溫度同時測量，保證測量的同步性
l 同時獲得兩個參量，節省空間，性價比高，增大系統的可靠性
l 一體式結構，堅固耐用
l 可靠的保護，有效保證測量有效精度不受外界影響

溫壓一體式傳感器的性能指標：

壓力測量范圍	-100KPa~0-10KPa...1MPa...100MPa（表壓、絕壓）
溫度測量范圍	-20～85℃
靜態精度①	±0.1%FS ±0.25%FS ±0.5%FS
測溫精度	±1℃
信號輸出/供電	0.5-4.5V/0-5V 5-30VDC（典型24VDC）數字信號輸出RS485（SUAY自定義協議/MODBUS RTU/IEEE754浮點數）
工作溫度	-40～85℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 不超過：±0.04%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 不超過：±0.04%FS/℃
測量介質	與316不銹鋼兼容的氣體或液體
過載能力	2 倍滿量程壓力或最大 110MPa（取最小值）
有效測量壽命	﹥10^6壓力循環（P:10-90%FS）
抗振動性	20g ，（IEC 60068-2-6）
抗沖擊性	20g ， 11mS
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約250克

注：①包含非線性、遲滯和重復性
選型參數對照表

型號

量程

精度

輸出(兩路)

安裝螺紋

電氣連接

特定參數

SUAY18

-100KPa~0
...10KPa
...100MPa
量程可選

4:±0.1%FS
2:±0.25%FS
1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:0.5/4.5V

D:RS485

V0:定制

M1:M20*1.5

M2:G1/4

可選：

M3:G1/2

M4:NPT1/4

M0:定制

N1:直出2米
N2:赫斯曼插頭
N3:航空插頭

S:抗干擾

L:顯示

E:本安防爆

P:平膜型

SUAY18.2.A1.T1.M1.N1.E

選型提示：
          1. 被測介質應與產品接觸的材料相兼容，
            2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
            3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
